Escaliers miniatures imprimés en 3D
En parallèle à sa consultation, le client nous a transmis un fichier STL de l’escalier en colimaçon qu’il souhaite imprimer en 9 exemplaires réduits à l'échelle 1/50.
Dimensions d’origine =
Hauteur : 650 mm / Diamètre : 175 mm
Dimensions souhaitées =
Hauteur : 130 mm / Diamètre : 35 mm
Automatiquement cette réduction d’échelle a engendrée des imperfections au niveau du fichier 3D, c’est pourquoi des aménagements CAO ont été nécessaires afin de garantir la bonne production des pièces :

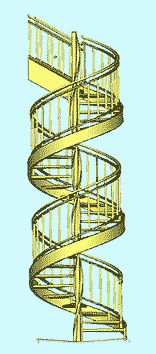

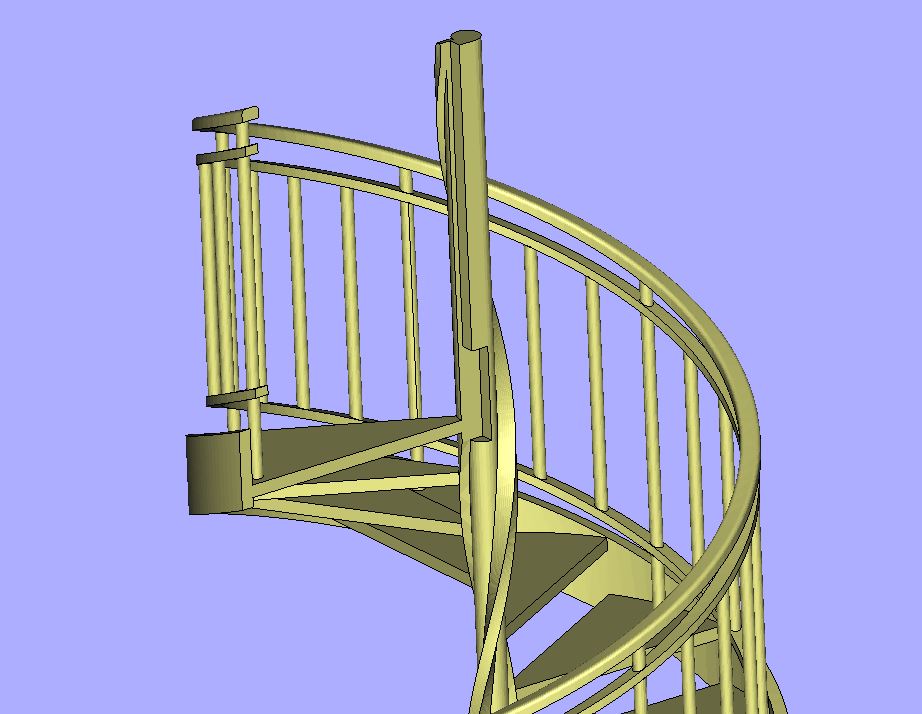

AVANT
>>>

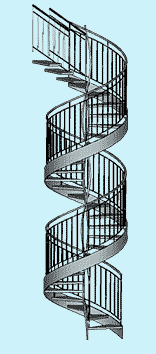

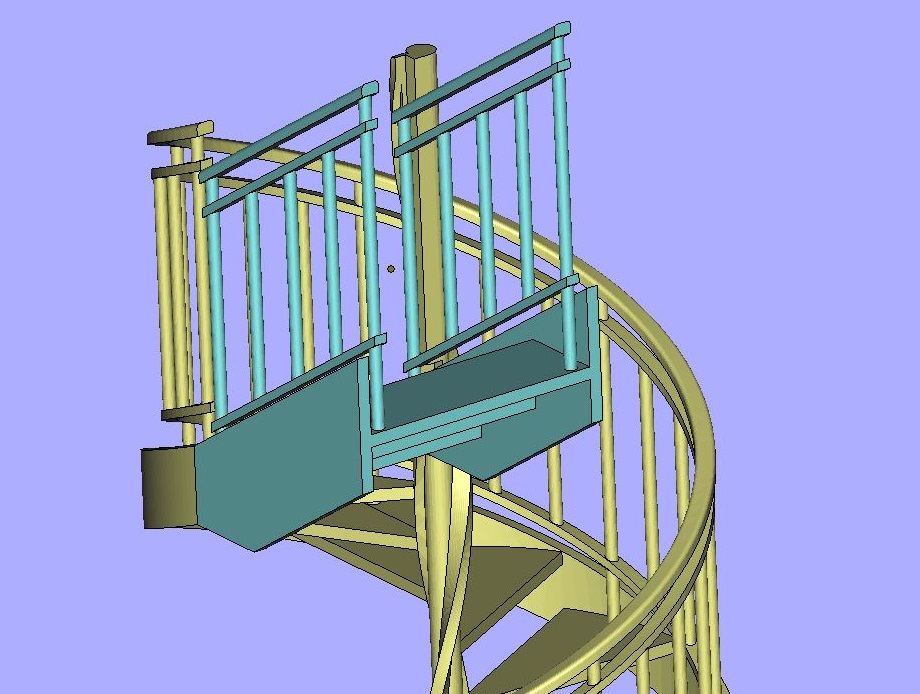

APRES
- Augmentation de certaines épaisseurs
- Fusion de volumes
- Renforcement d’éléments fragiles
Afin de faciliter l’assemblage et la mise en place de ces éléments au sein de la maquette finale, l'escalier a volontairement été fabriqué en deux parties :
- Partie haute
- Partie basse
Une fois ces modifications apportées, une pièce de validation a été fabriquée préalablement au lancement de la production.
Celle-ci ayant été satisfaisante, l'impression simultanée des 9 exemplaires peut donc commencer :

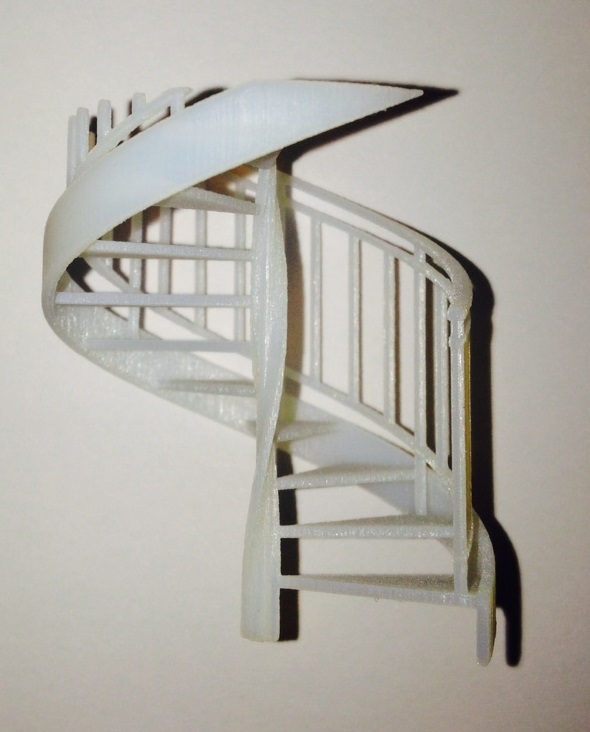

Essai pour validation

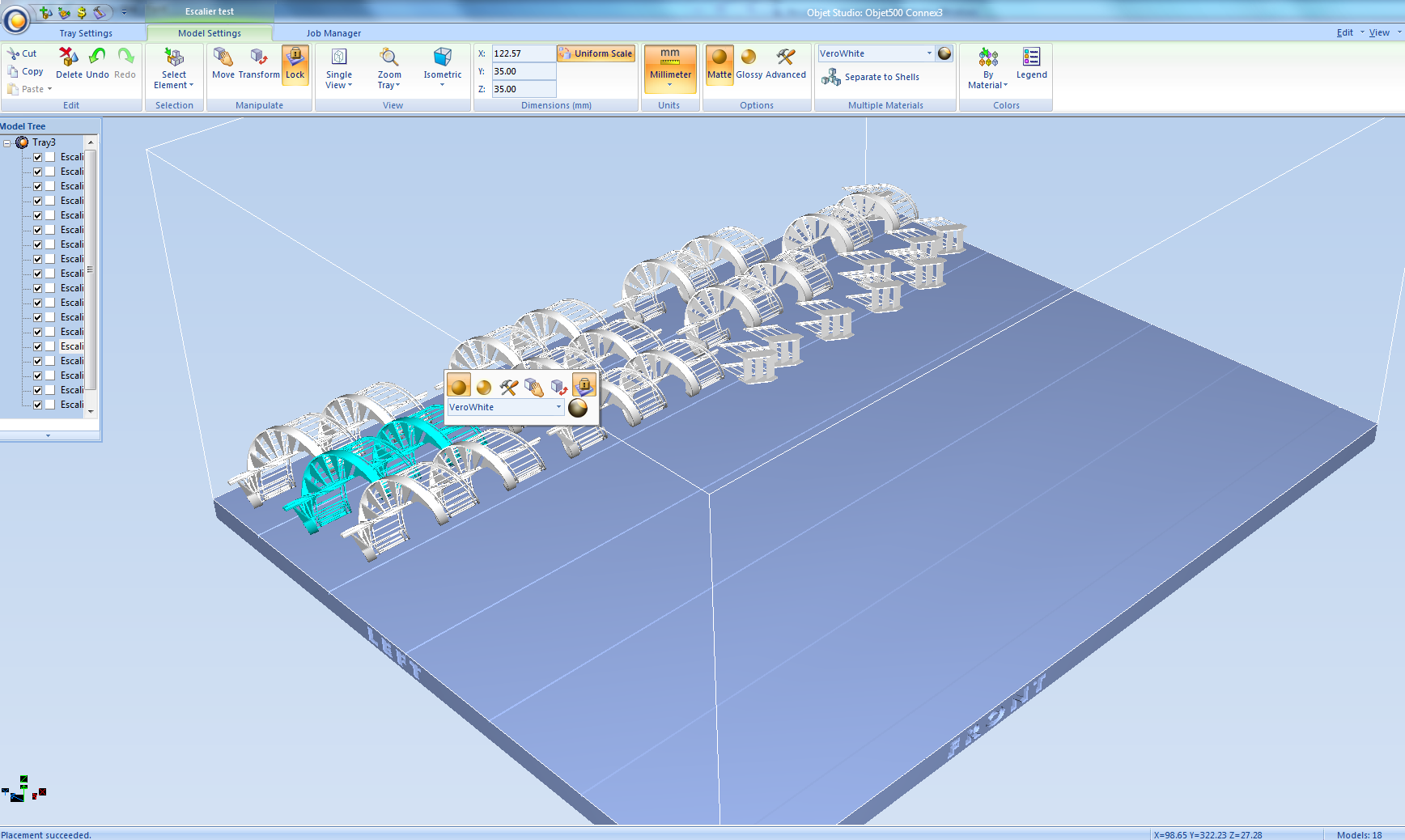

Format du plateau : 490 x 390 x 200 mm

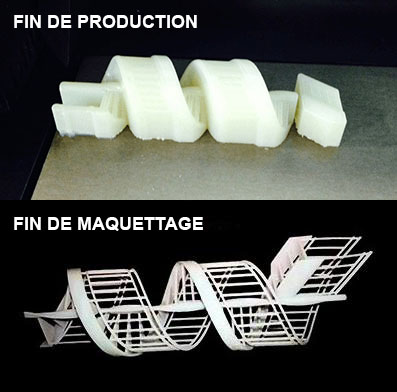

Une fois la production terminée, place à la partie manuelle avec le maquettage des pièces sorties de machine, enrobées de matière "support", indispensable pour toutes réalisations de formes complexes :

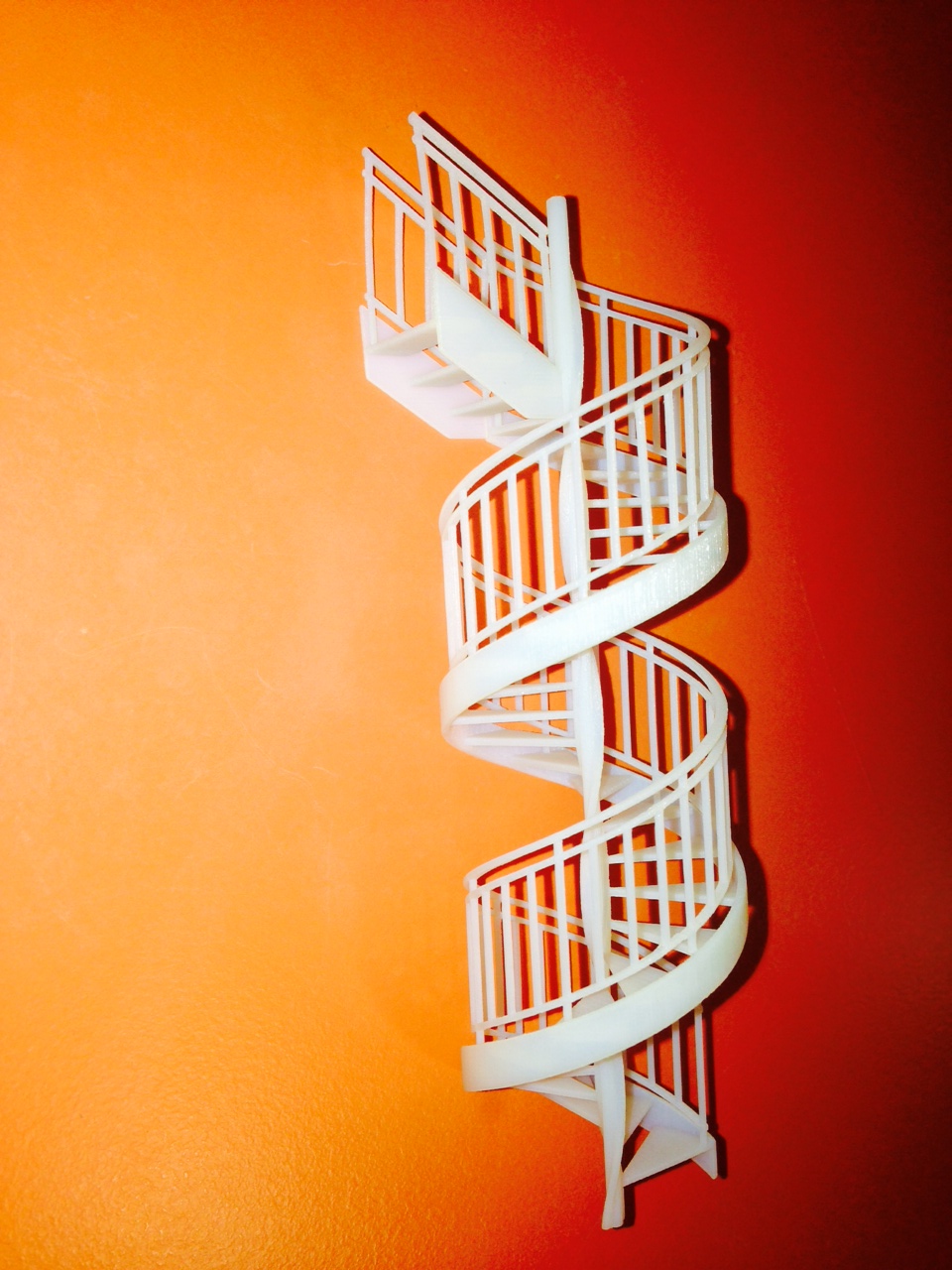

Des photos de la maquette finale viendront compléter cet article.
Notre équipe reste à votre disposition pour toute information au sujet de nos différentes prestations.
CAD' INDUS
